Spieghiamo alcuni termini ad uso frequente sui cuscinetti volventi.
Termini ad uso frequente sui cuscinetti volventi
Fig.1 Simboli dimensionali cuscinetti volventi.

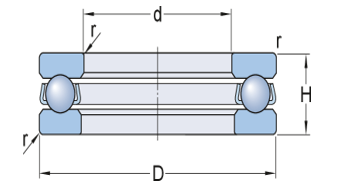

Fig.2 Simboli dimensionali cuscinetti Assiali.
| d | Diametro foro |
| D | Diametro esterno |
| B | Ampiezza cuscinetto |
| H | Altezza del cuscinetto |
| r | Dimensioni del raccordo |
| α | Angolo di contatto |
Termini ad uso frequente sui cuscinetti radiali
Fig.3 Simboli dimensionali cuscinetti radiali.
Fig.4 Simboli dimensionali cuscinetti radiali.
| 1 | Anello interno |
| 2 | Anello esterno |
| 3 | Corpo volvente: sfera, rullo cilindrico, rullino, rullo conico, rullo sferico, rullo toroidale |
| 4 | Gabbia |
| 5 | Disposizione di protezione - Tenuta (realizzata in elastomero) - Schermo (realizzato in lamierino d'acciaio |
| 6 | Superficie esterna dell'anello esterno |
| 7 | Foro dell'anello interno |
| 8 | Superficie spallamento dell'anello interno |
| 9 | Superficie spallamento dell'anello esterno |
| 10 | Scanalatura per anello di ancoraggio |
| 11 | Anello di ancoraggio |
| 12 | Facciata laterale dell'anello esterno |
| 13 | Rientranza per dispositivo di protezione |
| 14 | Pista dell'anello esterno |
| 15 | Rientranza per dispositivo di protezione |
| 16 | Facciata laterale dell'anello interno |
| 17 | Raccordo |
| 18 | Diametro del cerchio primitivo del cucinetto |
| 19 | Larghezza totale del cuscinetto |
| 20 | Flangia di guida |
| 21 | Flangia di ritenzione |
| 23 | Angolo di contatto |
Termini ad uso frequente sui cuscinetti assiali

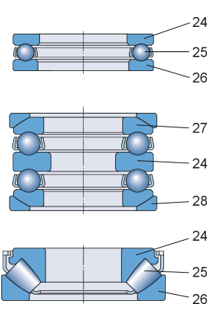

Fig.5 Simboli dimensionali cuscinetti assiali.
| 24 | Ralla interna |
| 25 | Gruppo corpo volvente e gabbia |
| 26 | Ralla esterna |
| 27 | Ralla esterna con superficie sferica |
| 28 | Ralla esterna |
